進料粒度：大小顆粒均可
輸送量：5.4-66（m3/h）
適合建材、化工、醫藥、食品、化工等行業。
輸送量大，提升高度高，運行平穩可靠，壽命長等特點
適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。
品質保障
廠家直銷
全天在線
全國統一銷售熱線0373-268 2333

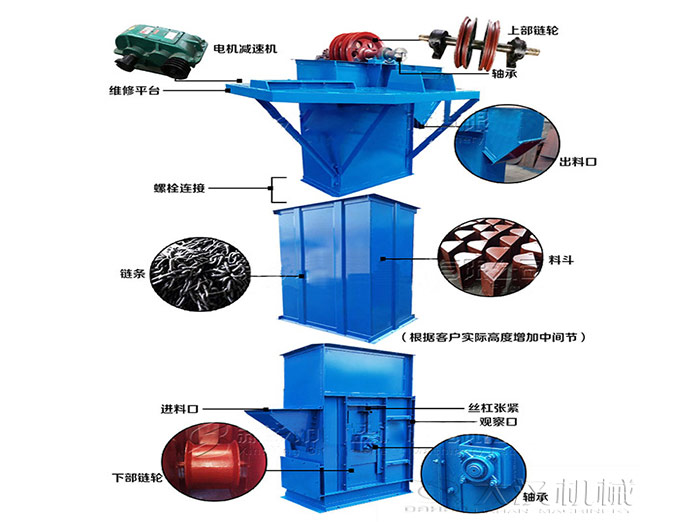

TD斗式提升機由提升機上、下鏈輪，皮帶，挖斗，絲桿，進出料口，箱體，電機減速機等組成，具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點，其主要性能及參數符合JB3926----85《垂直斗式提升機》(該標準等效參照了國際標準和國外先進標準)，牽引圓環鏈符合MT36----80《礦用高強度圓環鏈》,本提升機適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，如:煤、水泥、石塊、砂、粘土、礦石等，由于提升機的牽引機構是環行鏈條，因此允許輸送溫度較高的材料(物料溫度不超過250 ℃)。該提升機的轉速每分鐘不能超過85轉，轉速過高，會出現卸料不凈，挖斗留有余料等情況。普通皮帶的斗式提升機正常輸送高度一般不會超過20米，鋼絲繩芯的皮帶斗式提升機的輸送高度高可達80米。
TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。 TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。
1、 斗式提升機必須牢固地安裝在堅固的砼基礎上。砼基礎的表面應平整，并呈水平狀態，保證斗式提升機安裝后達到垂直要求。
高度較高的斗式提升機在其中部機殼和上部機殼的適當位置應與其相臨的建筑物(如料倉、車間等)連在一起以增加其穩定性。安裝時先安裝下部部件，固定地腳螺栓，然后安裝中部機殼，后安上部機殼。機殼安裝成功，校正垂直度。在全高上下用鉛直線測量，誤差應小于10mm。上下軸應平行，其軸心線應在同一平面內。
高度較低的斗式提升機安裝時，可以在地平面把上、中、下機殼全部連接并較正好，然后整體吊直固定在砼基礎上。
2、 機殼安裝好后，安裝鏈條及料斗。料斗連接用的U型螺絲，既是鏈條接頭，又是料斗的固定件。U型螺絲的螺母一定要扭緊并可靠防松。
3、 鏈條及料斗安裝好以后，進行適當張緊。
4、 給減速機及軸承座分別添加適當數量的機油和黃油。減速機用工業齒輪油潤滑。軸承座內用鈣基或鈉基黃油均可以。
5、 試運轉，安裝完成后即應進行空車試運轉。空運轉應注意:不能倒轉，不能有磕碰現象。空運轉不小于2小時，不應有過熱現象，軸承溫升不超過250C，減速機溫升不超過300C。空運轉2小時后，一切正常即可進行負荷試車。帶負荷試車時喂料應均勻，防止喂料過多，堵塞下部造成"悶車"。
| 型號 | 料斗形式 | 輸送量（m3/h）） | 物料量大塊 | 型號 | 料斗形式 | 輸送量（m3/h）） | 物料量大塊 |
| TD160 | Q | 5.4 | 25 | TD500 | Q | 38 | 60 |
| TD160 | h | 9.6 | 160 | TD500 | h | 70 | 60 |
| TD160 | zD | 9.6 | 25 | TD500 | zD | 58 | 60 |
| TD160 | Sd | 16 | 25 | TD500 | Sd | 92 | 60 |
| TD250 | Q | 12 | 35 | TD630 | h | 85 | 60 |
| TD250 | h | 22 | 35 | TD630 | zD | 89 | 60 |
| TD250 | zD | 23 | 35 | TD630 | Sd | 142 | 70 |
| TD250 | Sd | 35 | 35 | TD160 | Q | 4.7 | 70 |
| TD315 | Q | 17 | 45 | TD160 | S | 8 | 25 |
| TD315 | h | 30 | 45 | TD250 | Q | 18 | 25 |
| TD315 | zD | 25 | 45 | TD250 | S | 22 | 35 |
| TD315 | Sd | 40 | 45 | TD350 | Q | 25 | 35 |
| TD400 | Q | 24 | 55 | TD350 | S | 42 | 45 |
| TD400 | h | 46 | 55 | TD450 | Q | 50 | 45 |
| TD400 | zD | 41 | 55 | TD450 | Q | 50 | 55 |
| TD400 | Sd | 66 | 55 | TD450 | S | 72 | 55 |
價格型號等具體詳情請點擊右側欄“在線咨詢”了解。
